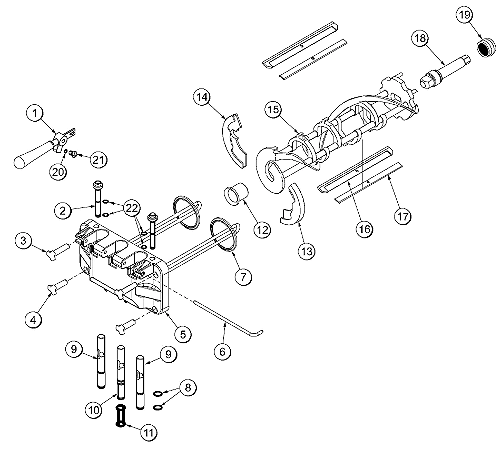

Diagrama Taylor C712 Visão explodida

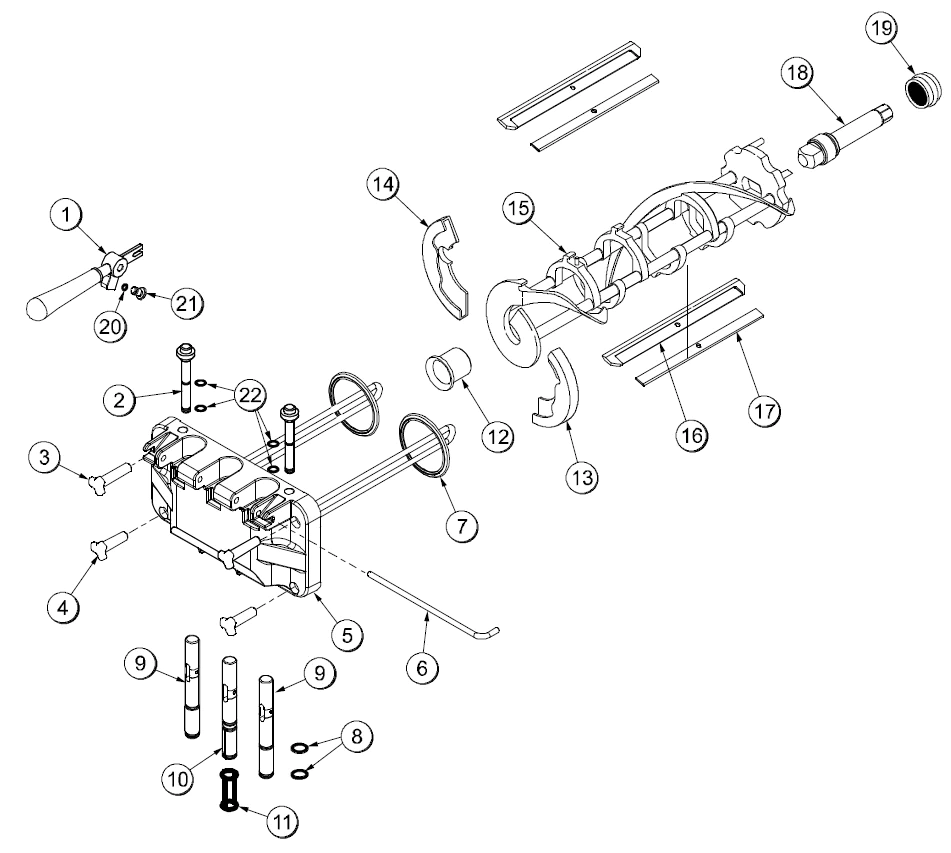

| GUIA 1 | |
| Item | Descrição |
| 1 | Alça de desenho |
| 2 | Plugue principal |
| 3 | Parafuso de mão preto longo |
| 4 | Parafuso de mão preto curto |
| 5 | Conjunto de porta do freezer de 3 bicos |
| 6 | Alça Pino |
| 7 | Junta Porta Freezer HT 4" Dupla |
| 8 | Anel O 7/8 DE x 0,103 W |
| 9 | Válvula de extração |
| 10 | Válvula de extração central |
| 11 | Selo da válvula de tração central |
| 12 | Sapato de batida frontal |
| 13 | Hélice Frontal - Sapata Traseira |
| 14 | Hélice Frontal - Sapata Traseira |
| 15 | Conjunto do batedor 3,4 Qt 1 pino |
| 16 | Lâmina raspadora de plástico |
| 17 | Clipe de lâmina raspadora de aço inoxidável |
| 18 | Eixo de transmissão |
| 19 | Vedação da bota do eixo de transmissão |
| 20 | Anel O 1/4 DE x 0,070 W 50 |
| 21 | Parafuso de ajuste 5/16 - 24 |
| 22 | O-ring 1/2 DE x 0,070 |
| GUIA 2 | |
|
Item
|
Descrição |
| 1-7 | Conjunto de bomba simplificado de serviço suave |
| 1 | Cilindro da bomba da tremonha |
| 2 | Pino de retenção |
| 3 | Pistão |
| 4 | Anel O 2 1/8" DE |
| 5 | Tampa da válvula |
| 6 | Junta de válvula de bomba simplificada |
| 7 | Adaptador de entrada de mistura |
| 8 | Anel O 11/16 OD |
| 9 | Contrapino |
| 10 | Conjunto do eixo de transmissão do funil de mistura |
| 10a | Manivela de acionamento |
| 10b | Eixo de transmissão |
| 10c | Anel-O do eixo de transmissão |
| 10d | Anel O 1 3/4 |
| 11 | Tubo de alimentação esquerdo |
| 12 | Tubo de alimentação direito |
| 13 | Clipe de retenção da bomba de mistura |
| 14 | Verifique o anel .120 OD |
| GUIA 3 | |
|
Item
|
Descrição |
| 1 | Tampa da tremonha |
| 2 | Montagem simplificada da bomba |
| 3 | Painel traseiro |
| 4 | Bandeja coletora 7.875 |
| 5 | Painel lateral direito |
| 6 | Bandeja de gotejamento 12.5 |
| 7 | Painel frontal |
| 8 | Painel frontal |
| 9 | Parafuso de cone de nariz |
| 10 | Filtro de ar Poly Flo |
| 11 | Painel de filtro com persianas |
| 12 | Parafuso 1/4 - 20 x 3/8 RHM-STNL |
| 13 | Defletor de exaustão do soprador |
| 14 | Protetor contra respingos de arame 19 3/4 L |
| 15 | Bandeja coletora 19 5/8 L x 4 7/8 |
| 16 | Bandeja coletora 19 1/3 longa |
| 17 | Painel lateral esquerdo |
